Lưu lượng kế là gì? Nguyên lý hoạt động của lưu lượng kế
Lưu lượng kế là thiết bị giám sát và điều khiển lưu lượng, giúp đảm bảo hệ thống hoạt động ổn định, an toàn, phù hợp yêu cầu kỹ thuật hoặc quy định về môi trường. Nói cách khác, bất cứ khi nào bạn cần biết “bao nhiêu mét khối nước đi qua mỗi giờ”, “bao nhiêu lít dung dịch chảy qua mỗi phút” hay “khối lượng khí/nước đã qua ống”, lưu lượng kế chính là công cụ để đo lường chính xác. Trong công nghiệp, lưu lượng kế còn giúp quản lý nguyên liệu, kiểm soát quá trình pha trộn, cung cấp dữ liệu để điều chỉnh hệ thống phù hợp, giúp tiết kiệm năng lượng và chi phí, cũng như hỗ trợ tuân thủ các quy định về xả thải hoặc sử dụng tài nguyên.
| Cấu tạo chung của lưu lượng kế cơ học |
| Nguyên lý hoạt động |
| Phân loại theo hình dạng, cấu trúc lắp đặt |
| Phân loại theo nguyên lý hoạt động |
Lưu lượng kế là gì?
Lưu lượng kế (Flow Meter) là thiết bị dùng để đo tốc độ dòng chảy hoặc lượng chất lỏng/khí/hơi đi qua đường ống trong một đơn vị thời gian. Hiểu đơn giản, đây là công cụ cho biết “trong hệ thống đang có bao nhiêu lưu chất chảy qua”, từ đó giúp kiểm soát vận hành, theo dõi tiêu thụ, tính toán hóa chất, năng lượng và đảm bảo hệ thống luôn hoạt động trong giới hạn thiết kế.
Nhờ có lưu lượng kế, người phụ trách vận hành có thể:
-
Giám sát và điều chỉnh quy trình theo thời gian thực
-
Phát hiện bất thường như tắc nghẽn, rò rỉ, sụt áp
-
Tối ưu hiệu suất bơm, quạt, đường ống
-
Đảm bảo dữ liệu chính xác cho báo cáo và tuân thủ tiêu chuẩn kỹ thuật
Cấu tạo và nguyên lý hoạt động của lưu lượng kế
Tùy theo công nghệ đo mà cấu trúc bên trong có thể khác nhau, nhưng mọi lưu lượng kế đều bao gồm bộ phận đo. bộ phận cảm biến, bộ phận hiển thị để ghi nhận và chuyển đổi giá trị dòng chảy thành số liệu dễ đọc. Đối với loại cơ học (phổ biến trong nước sạch, nước thải, hệ HVAC), cấu tạo và nguyên lý hoạt động thường trực quan hơn.

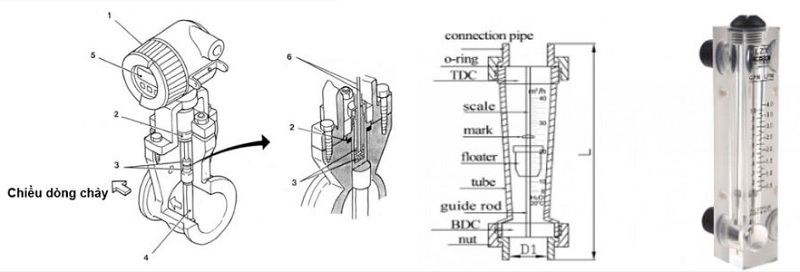

Cấu tạo chung của lưu lượng kế cơ học
Một lưu lượng kế kiểu phao/kiểu ống đo thường có các thành phần chính:
-
Ống đo (Measuring Tube): Là thân thiết bị, thường dạng hình nón hoặc trụ, chế tạo bằng thủy tinh borosilicate, acrylic hoặc nhựa kỹ thuật trong suốt để dễ quan sát. Hình dạng thuôn giúp dòng chảy nâng phao lên đến vị trí tương ứng với lưu lượng
-
Phao (Float): Nằm tự do bên trong ống đo. Phao có khối lượng và hình dạng được tính toán chính xác để chuyển động ổn định khi dòng chảy thay đổi. Tùy ứng dụng, phao có thể làm từ thép không gỉ, nhựa, thủy tinh hoặc titan
-
Thang đo (Scale): Các vạch chia được in hoặc khắc trực tiếp trên thân ống để đọc giá trị tức thời. Đơn vị có thể là: L/min, L/h, m³/h, GPM hoặc đơn vị đặc thù theo yêu cầu ngành
Ngoài ra, một số lưu lượng kế hiện đại còn có:
-
Bộ phát tín hiệu 4–20 mA hoặc xung (Pulse)
-
Công tắc báo mức dòng chảy
-
Vỏ bảo vệ chống bụi, chống ăn mòn
Nguyên lý hoạt động
Lưu lượng kế dạng phao vận hành dựa trên sự cân bằng giữa: Lực nâng của dòng chảy và trọng lượng phao. Khi lưu chất đi từ dưới lên trong ống đo:
-
Dòng chảy tạo lực đẩy lên phao
-
Phao bắt đầu nâng lên theo vận tốc dòng chảy
-
Khi lực của dòng chảy bằng đúng trọng lượng phao, phao đạt điểm cân bằng và đứng yên tại một vị trí nhất định
-
Vị trí này tương ứng với một giá trị lưu lượng, người vận hành chỉ cần nhìn thang đo để đọc giá trị.
-
Cơ chế này không cần điện, ít hỏng hóc, dễ bảo trì và đặc biệt phù hợp cho hệ nhỏ, trung bình hoặc cần kiểm tra nhanh bằng mắt.

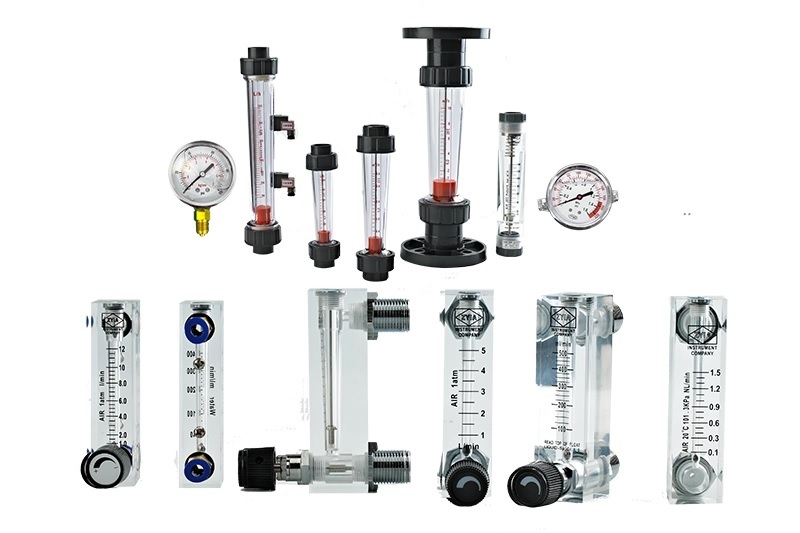

Phân loại các lưu lượng kế phổ biến hiện nay
Lưu lượng kế trên thị trường có rất nhiều kiểu dáng và công nghệ đo. Hiểu rõ cách phân loại sẽ giúp doanh nghiệp và kỹ sư vận hành lựa chọn đúng thiết bị theo đặc thù hệ thống, môi chất và yêu cầu độ chính xác.

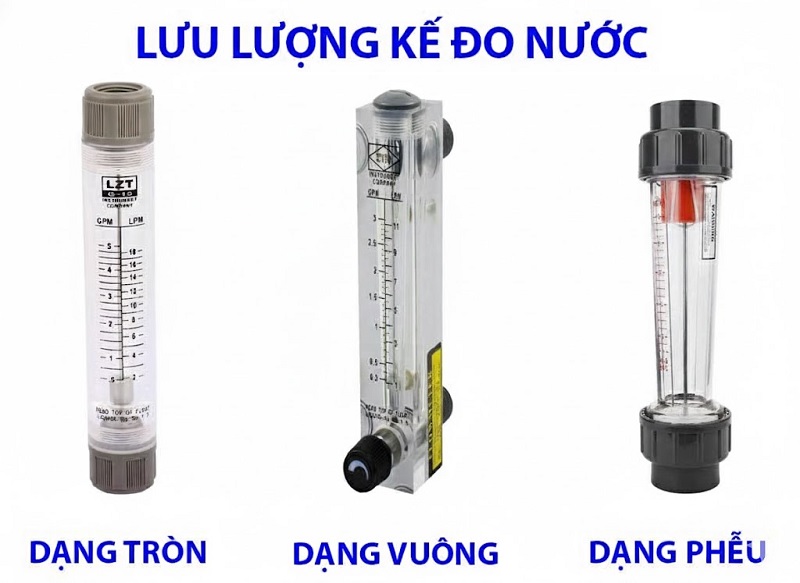

Phân loại theo hình dạng, cấu trúc lắp đặt
-
Lưu lượng kế dạng vuông: Thường được thiết kế để gắn trực tiếp lên bảng điều khiển hoặc mặt tủ điện. Kiểu dáng phẳng, trực quan, cho phép người vận hành quan sát thông số nhanh chóng khi cần giám sát toàn bộ hệ thống ngay tại phòng điều khiển.
-
Lưu lượng kế dạng tròn: Lắp trực tiếp trên đường ống. Đây là dạng thông dụng cho hệ thống công suất nhỏ đến trung bình, đặc biệt trong các ứng dụng nước sạch, hệ thống khí nén, hồ cá, bơm tuần hoàn…
-
Lưu lượng kế dạng phễu (ống thuôn): Phù hợp với các đường ống lớn hoặc nơi yêu cầu dải đo rộng. Hình dạng thuôn giúp việc quan sát và đo lưu lượng chính xác hơn, thường thấy trong hệ thống công nghiệp, xử lý nước thải hoặc dây chuyền quy mô lớn.
Phân loại theo nguyên lý hoạt động
Đây là cách phân loại quan trọng nhất vì nguyên lý đo quyết định độ chính xác, độ bền, mức tiêu thụ năng lượng, cũng như loại lưu chất có thể đo được.

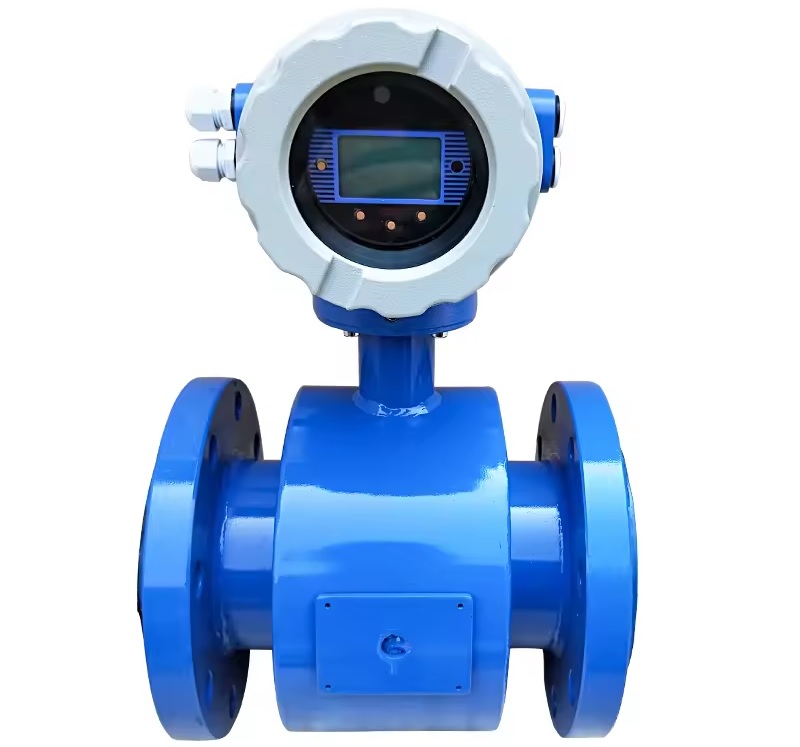

Lưu lượng kế điện từ (Electromagnetic Flow Meter):
Hoạt động trên nguyên lý cảm ứng điện từ: khi chất lỏng có tính dẫn điện đi qua vùng có từ trường, nó tạo ra một điện áp tỉ lệ với vận tốc dòng chảy. Hệ thống cảm biến sẽ ghi nhận điện áp này và chuyển đổi thành giá trị lưu lượng.
Ưu điểm:
-
Độ chính xác rất cao, đo ổn định
-
Không có chi tiết chuyển động, ít hư hại, tuổi thọ lớn
-
Đo tốt chất lỏng bẩn, nước thải, hóa chất, bùn loãng, nước sông, nước biển
-
Không bị ảnh hưởng bởi độ nhớt, nhiệt độ, áp suất hoặc mật độ lưu chất
Hạn chế:
-
Chỉ đo được chất lỏng có khả năng dẫn điện
-
Không sử dụng cho dầu, khí, hơi, các dung môi hữu cơ hoặc lưu chất cách điện

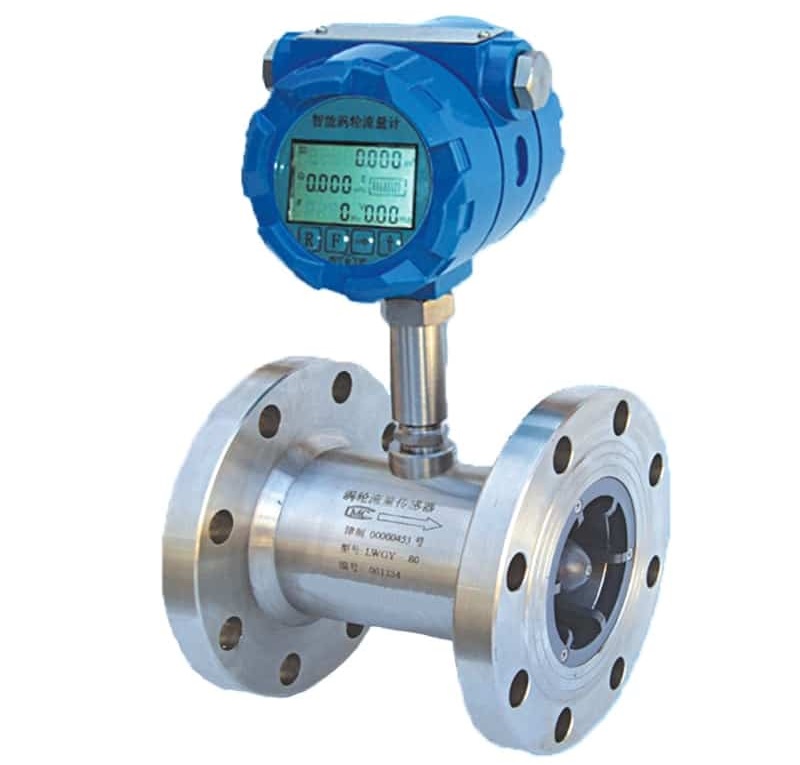

Lưu lượng kế tuabin (Turbine Flow Meter):
Bên trong thiết bị có một bánh tuabin đặt song song với dòng chảy. Khi lưu chất đi qua, lực tác động làm cánh tuabin quay. Tốc độ quay được cảm biến ghi nhận và chuyển thành lưu lượng.
Ưu điểm:
-
Độ lặp lại tốt, sai số nhỏ
-
Kích thước gọn nhẹ, dễ lắp đặt
-
Dùng được cho cả chất lỏng và khí sạch, ít tạp chất
-
Phù hợp đo lưu lượng thấp đến trung bình với độ chính xác cao
Hạn chế:
-
Tuabin và ổ trục bị mài mòn theo thời gian
-
Không nên dùng với nước thải, lưu chất có cặn hoặc chứa hạt rắn vì dễ gây kẹt cánh
-
Cần bảo trì định kỳ để duy trì độ chính xác
Ứng dụng đa dạng của lưu lượng kế trong công nghiệp và đời sống
Nhờ khả năng đo lường chính xác và linh hoạt, lưu lượng kế trở thành thiết bị không thể thiếu trong nhiều lĩnh vực, giúp kiểm soát quy trình, tối ưu hóa năng lượng và nguyên liệu, đồng thời đảm bảo chất lượng sản phẩm và tuân thủ tiêu chuẩn an toàn.
-
Ngành nước và xử lý nước thải: Lưu lượng kế được sử dụng rộng rãi để đo nước cấp, nước sạch, nước thải sinh hoạt và công nghiệp
-
Ngành dầu khí và hóa chất: Trong các môi trường có tính ăn mòn hoặc áp suất cao, đo lường chính xác dòng chảy của dầu thô, khí tự nhiên, và các hóa chất là cực kỳ quan trọng để kiểm soát quy trình và đảm bảo an toàn
-
Ngành thực phẩm và đồ uống: Thiết bị đo lưu lượng trong ngành này phải đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt (ISO) và được chế tạo từ vật liệu an toàn cho thực phẩm
-
Ngành dược phẩm: Ngành dược phẩm đòi hỏi độ chính xác gần như tuyệt đối. Lưu lượng kế được dùng để đo và định lượng dung dịch, nguyên liệu trong sản xuất thuốc
-
Ngành năng lượng và HVAC: Lưu lượng kế được dùng để đo hơi, nước nóng, khí đốt trong các hệ thống lò hơi, HVAC hoặc điều hòa trung tâm, giúp giám sát hiệu suất và tính toán chi phí năng lượng
-
Các ứng dụng khác: Ngoài ra, lưu lượng kế còn được ứng dụng trong: Nông nghiệp (hệ thống tưới tiêu thông minh, giám sát lượng nước và phân bón), y tế (thiết bị y khoa cần đo lưu lượng chất lỏng, khí y tế), sản xuất xi măng, hóa chất, thực phẩm chế biến và nhiều ngành công nghiệp khác
Nhờ tính linh hoạt và đa dạng về công nghệ, lưu lượng kế là thiết bị thiết yếu để nâng cao hiệu quả, tiết kiệm nguyên liệu và đảm bảo an toàn trong sản xuất.
Lời kết
Nếu quý doanh nghiệp đang tìm kiếm lưu lượng kế chất lượng cao, đa dạng công nghệ và chính xác, ETM sẵn sàng cung cấp các giải pháp phù hợp cho từng hệ thống:
-
Lưu lượng kế điện từ, tuabin, Coriolis, siêu âm… đáp ứng mọi nhu cầu công nghiệp và thương mại
-
Tư vấn chọn thiết bị theo môi chất, lưu lượng, áp suất và yêu cầu vận hành
Liên hệ ngay với ETM ngay hôm nay qua hotline 0938506659 để được tư vấn miễn phí và chọn lựa giải pháp tối ưu cho hệ thống của bạn!
